Un instrumento óptico sirve para procesar ondas de luz con el fin de mejorar una imagen para su visualización, y para analizar las ondas de luz ( o fotones ) para determinar propiedades propiedades características.
MEJORA DE IMÁGENES
Los primeras instrumentos ópticos fueron telescopios utilizados para la magnificacion de imágenes (distantes), y microscopios utilizados para magnificar imágenes muy pequeñas desde los días de galileo y van leeuwenhoek, estos instrumentos han sido mejorados ampliamente y se han extendido a otras porciones del espectro electromagnético.
ANÁLISIS
Otras clases de instrumentos ópticos es utilizada para analizar las propiedades de la luz o de materiales ópticos. Entre ellos se incluyen:
• INTERFEROMETRO para medir la interferencia de las ondas de la luz.
• FOTOMETRO para medir la intensidad de la luz.
• POLARIMETRO para medir la dispersión o rotación de luz polarizada.
• REFLECTOMETRO para medir la reflectividad de la superficie de un objeto.
• REFRACTOMETRO para medir indice de refracción de varios materiales, inventado por Ernst Karl Abbe (23 de enero 1849 - 14 de enero 1905).
MEJORA DE IMÁGENES
Los primeras instrumentos ópticos fueron telescopios utilizados para la magnificacion de imágenes (distantes), y microscopios utilizados para magnificar imágenes muy pequeñas desde los días de galileo y van leeuwenhoek, estos instrumentos han sido mejorados ampliamente y se han extendido a otras porciones del espectro electromagnético.
ANÁLISIS
Otras clases de instrumentos ópticos es utilizada para analizar las propiedades de la luz o de materiales ópticos. Entre ellos se incluyen:
• INTERFEROMETRO para medir la interferencia de las ondas de la luz.
LAS LENTES
TIPOS PRINCIPALES DE LENTES.
Las lentes son objetos transparentes (normalmente de vidrio), limitados por dos superficies, de las que al menos una es curva.
Las lentes más comunes se basan en el distinto grado de refracción que experimentan los rayos de luz al incidir en puntos diferentes de la lente.
Entre ellas están las utilizadas para corregir los problemas de visión en gafas, anteojos o lentillas. También se usan lentes, o combinaciones de lentes y espejos, en telescopios y microscopios. El primer telescopio astronómico fue construido por Galileo Galilei usando una lente convergente (lente positiva) como objetivo y otra divergente (lente negativa) como ocular. Existen también instrumentos capaces de hacer converger o divergir otros tipos de ondas electromagnéticas y a los que se les denomina también lentes.
Por ejemplo, en los microscopios electrónicos las lentes son de carácter magnético.
En astrofisica es posible observar fenómenos de lentes gravitatorias cuando la luz procedente de objetos muy lejanos pasa cerca de objetos masivos, y se curva en su trayectoria.
LENTES ARTIFICIALES
Se suele denominar lentes artificiales a las construidas con materiales artificiales no homogéneos, de modo que su comportamiento exhibe índices de refracción menores que la unidad (conviene recordar que la velocidad de fase sí puede ser mayor que la velocidad de la luz en el vacío), con lo que, por ejemplo, se tienen lentes biconvexas divergentes.
Nuevamente este tipo de lentes es útil en microondas y sólo últimamente se han descrito materiales con esta propiedad a frecuencias ópticas.
FORMACIÓN DE IMÁGENES EN LAS LENTES
Para estudiar la formación de imágenes por lentes, es necesario mencionar algunas de las características que permiten describir de forma sencilla la marcha de los rayos.
♦Si el objeto está situado respecto del plano óptico a una, la imagen es real, invertida y de menor tamaño.
♦Si el objeto está situado a una distancia del plano óptico igual a 2f, la imagen es real, invertida y de igual tamaño.
♦Si el objeto está situado a una distancia del plano óptico comprendida entre 2f y f, la imagen es real, invertida y de mayor tamaño.
♦Si el objeto está situado a una distancia del plano óptico inferior a f, la imagen es virtual, directa y de mayor tamaño.
Aunque para lentes divergentes se tiene siempre que la imagen resultante es virtual, directa y de menor tamaño, la aplicación de estas reglas permite obtener fácilmente la imagen de un objeto situado a cualquier distancia de la lente.
FORMACIÓN DE IMÁGENES EN LAS LENTES
Para estudiar la formación de imágenes por lentes, es necesario mencionar algunas de las características que permiten describir de forma sencilla la marcha de los rayos.
♦PLANO ÓPTICO. Es el plano central de la lente.
♦CENTRO OPTICO O.Es el centro geométrico de la lente. Tiene la propiedad de que todo rayo que pasa por él no sufre desviación alguna.
♦EJE PRINCIPAL. Es la recta que pasa por el centro óptico y es perpendicular al plano óptico.
Focos principales F y F' (foco objeto y foco imagen, respectivamente). Son un par de puntos, correspondientes uno a cada superficie, en donde se cruzan los rayos (o sus prolongaciones) que inciden sobre la lente paralelamente al eje principal.
♦DISTANCIA FOCAL F. Es la distancia entre el centro óptico O y el foco F.
♦LENTES CONVERGENTES. Para proceder a la construcción de imágenes debidas a lentes convergentes, se deben tener presente las siguientes reglas:
Cuando un rayo incide sobre la lente paralelamente al eje, el rayo emergente pasa por el foco imagen F'. Inversamente, cuando un rayo incidente pasa por el foco objeto F, el rayo emergente discurre paralelamente al eje. Finalmente, cualquier rayo que se dirija a la lente pasando por el centro óptico se refracta sin sufrir ninguna desviación.
LENTE CONVERGENTE
Cuando se aplican estas reglas sencillas para determinar la imagen de un objeto por una lente convergente, se obtienen los siguientes resultados:♦Si el objeto está situado respecto del plano óptico a una, la imagen es real, invertida y de menor tamaño.
♦Si el objeto está situado a una distancia del plano óptico igual a 2f, la imagen es real, invertida y de igual tamaño.
♦Si el objeto está situado a una distancia del plano óptico comprendida entre 2f y f, la imagen es real, invertida y de mayor tamaño.
♦Si el objeto está situado a una distancia del plano óptico inferior a f, la imagen es virtual, directa y de mayor tamaño.
LENTES DIVERGENTES
La construcción de imágenes formadas por lentes divergentes se lleva a cabo de forma semejante, teniendo en cuenta que cuando un rayo incide sobre la lente paralelamente al eje, es la prolongación del rayo emergente la que pasa por el foco objeto F. Asimismo, cuando un rayo incidente se dirige hacia el foco imagen F' de modo que su prolongación pase por él, el rayo emergente discurre paralelamente al eje. Finalmente y al igual que sucede en las lentes convergentes, cualquier rayo que se dirija a la lente pasando por el centro óptico se refracta sin sufrir desviación.Aunque para lentes divergentes se tiene siempre que la imagen resultante es virtual, directa y de menor tamaño, la aplicación de estas reglas permite obtener fácilmente la imagen de un objeto situado a cualquier distancia de la lente.
CONSTRUCCIÓN GRÁFICA DE IMÁGENES EN LAS LENTES CONVERGENTES
¤ Imágenes reales, son aquellas capaces de ser recibidas sobre una pantalla ubicada en tal forma de que entre ella y el objeto quede la lente.
¤ Imagen virtual, está dada por la prolongación de los rayos refractados, no se puede recibir la imagen en una pantalla.
1º. El objeto está a una distancia doble de la distancia focal. La imagen obtenida es: real, invertida, de igual tamaño, y también a distancia doble de la focal.
2º. El objeto está a distancia mayor que el doble de la distancia focal. Resulta una imagen: real invertida, menor, formada a distancia menor que el objeto.
3º. El objeto está entre el foco y el doble de la distancia focal. La imagen obtenida es: real invertida, mayor, y se forma a mayor distancia que el doble de la focal.
4º. El objeto está entre el foco y el centro óptico. Se obtiene una imagen: virtual, mayor, derecha, formada del lado donde se coloca el objeto.
5º. El objeto está en el foco principal, no se obtiene ninguna imagen.
LENTES CONVERGENTES
En las lentes convergentes las imágenes pueden ser reales o virtuales. Fórmula:
LENTES DIVERGENTES
En las lentes divergentes las imágenes siempre resultan virtuales, de igual sentido y situados entre la lente y el objeto.
Lentes divergentes. Fórmula:
CÁMARA FOTOGRÁFICA
Los elementos esenciales de la cámara fotográfica son:
• CUERPO: es en esencia una cámara oscura. En su parte posterior se coloca una placa o película fotográfica sensible a la luz donde se forma la imagen real e invertida del objeto, que queda impresionada en ella mediante un proceso fotoquímico.
• OBJETIVO: es un sistema convergente que recoge la luz reflejada por los objetos. El más sencillo se compone de una única lente convergente.
Un buen objetivo debe producir una imagen libre de defectos y disponer de una gran profundidad de foco. Esta se define como la distancia que separa al punto más próximo del más alejado que el objetivo es capaz de enfocar al mismo tiempo. Todos los objetos dentro de este campo quedan enfocados simultáneamente en la película, es decir, su imagen se forma sobre la película fotográfica.
• VISOR: permite al usuario encuadrar la imagen que después ha de quedar impresionada en la película.
• OBTURADOR: es un dispositivo que hace posible controlar el tiempo de entrada de la luz hasta la película o tiempo de exposición.
• DIAFRAGMA: está formado por un anillo de laminillas metálicas superpuestas y permite regular el diámetro efectivo del objetivo y, por lo tanto, la cantidad de luz que llega a la película.
• DISPARADOR: al accionarlo, tomamos una fotografía. Abre el obturador durante un tiempo determinado para que la luz pueda impresionar la película.
El funcionamiento de la cámara es semejante al del ojo humano. El objetivo equivale a nuestro cristalino y la película sensible equivale a la retina. Pero la cámara fotográfica tiene un gran ángulo de abertura, mucho más amplio que el ojo, lo que le permite cubrir un campo visual mucho mayor.
El enfoque de los objetos se logra ajustando la distancia entre el lente y la película, de modo que la imagen del objeto que se va a fotografiar se forme sobre la película sensible.
La cantidad de luz que penetra en la cámara se regula mediante el tiempo de exposición y la abertura del diafragma. Ambos parámetros se gradúan según el tipo de película que se utiliza, más o menos sensible, la luz ambiente disponible.
EL OJO HUMANO
El ojo es un órgano que detecta la luz y es la base del sentido de la vista.
Se compone de un sistema sensible a los cambios de luz, capaz de transformar éstos en impulsos en eléctricos.
En las figuras anteriores se ven claramente las partes que forman el ojo. Tiene forma aproximadamente esférica y está rodeado por una membrana llamada esclerótica que por la parte anterior se hace transparente para formar la córnea.
Tras la córnea hay un diafragma, el iris, que posee una abertura, la pupila, por la que pasa la luz hacia el interior del ojo. El iris es el que define el color de nuestros ojos y el que controla automáticamente el diámetro de la pupila para regular la intensidad luminosa que recibe el ojo.
El cristalino está unido por ligamentos al músculo ciliar. De esta manera el ojo queda dividido en dos partes: la posterior que contiene humor vítreo y la anterior que contiene humor acuoso. El índice de refracción del cristalino es 1,437 y los del humor acuoso y humor vítreo son similares al del agua.
El ojo humano funciona de forma muy similar al de la mayoría de los vertebrados y algunos moluscos; posee una lente llamada cristalino que es ajustable según la distancia, un diafragma que se llama pupila cuyo diámetro está regulado por el iris y un tejido sensible a la luz que es la retina. La luz penetra a través de la pupila, atraviesa el cristalino y se proyecta sobre la retina, donde se transforma gracias a unas células llamadas fotorreceptoras en impulsos nerviosos que son trasladados a través del nervio óptico al cerebro.
Su forma es aproximadamente esférica, mide 2,5 cm de diámetro y está lleno de un gel transparente llamado humor vítreo que rellena el espacio comprendido entre la retina y el cristalino.
En la porción anterior del ojo se encuentran dos pequeños espacios: la cámara anterior que está situada entre la córnea y el iris, y la cámara posterior que se ubica entre el iris y el cristalino. Estas cámaras están llenas de un líquido que se llama humor acuoso, cuyo nivel de presión llamado presión intraocular es muy importante para el correcto funcionamiento del ojo.
Para que los rayos de luz que penetran en el ojo se puedan enfocar en la retina, se deben refractar. La cantidad de refracción requerida depende de la distancia del objeto al observador. Un objeto distante requerirá menos refracción que uno más cercano. La mayor parte de la refracción ocurre en la córnea, que tiene una curvatura fija. Otra parte de la refracción requerida se da en el cristalino. El cristalino puede cambiar de forma, aumentando o disminuyendo así su capacidad de refracción. Al envejecer, el ser humano va perdiendo esta capacidad de ajustar el enfoque, deficiencia conocida como presbicia o vista cansada.
ESTRUCTURA
El órgano de la visión está compuesto por los párpados, los globos oculares, el aparato lagrimal y los músculos oculares externos. La visión binocular, con la participación de ambos ojos, permite apreciar las imágenes en tres dimensiones.
El globo ocular mide unos 25 mm de diámetro y se mantiene en su posición gracias a los músculos extraoculares. Su pared está compuesta de tres capas:
La capa externa, que incluye la esclerótica (espesa, resistente y de color blanco) y en la parte anterior la córnea transparente.
La capa media, incluye coroides, que contiene abundantes vasos sanguíneos, y el tejido conjuntivo del cuerpo ciliar y el iris.
La capa interna se llama retina, en la que se encuentran las células sensibles a la luz (los bastones y los conos), recubiertas por una lámina externa de células epiteliales cúbicas que contienen melanina. Externamente, la retina descansa sobre la coroides; internamente, está en contacto con el humor vítreo.
FUNCIONAMIENTO DEL OJO HUMANO
DILATACIÓN DE LA PUPILA
El ojo recibe los estímulos luminosos procedentes del entorno. La luz atraviesa los medios transparentes y la lente del ojo y forma una imagen invertida sobre la retina.
En la retina, células especializadas transforman la imagen en impulsos nerviosos.
Éstos llegan a través del nervio óptico hasta la región posterior del cerebro. El cerebro interpreta las señales mediante un complejo mecanismo en el que intervienen millones de neuronas.
PUPILA E IRIS
El iris es un diafragma circular que regula la cantidad de luz que ingresa en el ojo. Presenta un orificio central de unos 3 mm de diámetro, la pupila. Ésta se adapta a la intensidad de la luz. Si la luz es intensa, la pupila se contrae (miosis), si la luz es escasa, la pupila se dilata (midriasis).
La constricción del iris es involuntaria y está controlada de forma automática por el sistema nervioso parasimpático, la dilatación también es involuntaria, pero depende del sistema nervioso simpático.
CORNEA Y CRISTALINO

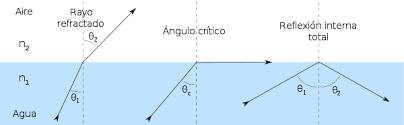

La córnea es una importante porción anatómica del ojo y el cristalino es la lente del ojo con forma biconvexa; constituyen el objetivo del ojo. Cuando un rayo de luz pasa de una sustancia transparente a otra, su trayectoria se desvía: este fenómeno se conoce con el nombre de refracción. La luz se refracta en la córnea y el cristalino y se proyecta sobre la retina.
ACOMODACIÓN
Proceso de acomodación mediante el cual la luz procedente de un objeto distante y de un objeto cercano se enfocan sobre la retina.
Los rayos de luz que penetran en el ojo deben enfocarse exactamente sobre la retina para que la imagen obtenida sea nítida. Ello requiere un ajuste que ocurre de forma muy similar tanto en el ojo humano como en el resto de los animales vertebrados.
El proceso mediante el cual los rayos luminosos procedentes tanto de objetos cercanos como lejanos se enfocan con exactitud sobre la retina se llama acomodación. El mecanismo de la acomodación exige la contracción del músculo ciliar que está unido al cristalino mediante el ligamento suspensorio.
Si el músculo ciliar se contrae, el cristalino se hace más esférico y aumenta su poder de refracción, lo cual permite enfocar la luz procedente de objetos cercanos. Cuando el músculo ciliar se relaja, el cristalino se hace menos esférico, disminuye su poder de refracción, lo cual nos permite ver con nitidez objetos lejanos.
RETINA
En la retina están las células visuales, por lo que se la puede comparar a una película fotosensible. Estas células son capaces de captar la luz visible que es solo una pequeña parte del espectro electromagnético, la comprendida entre los 400 nanómetros de la luz violeta y los 750 nanómetros de la luz roja.
La luz que incide en la retina desencadena una serie de fenómenos químicos y eléctricos que finalmente se traducen en impulsos nerviosos que son enviados hacia el cerebro por el nervio óptico.
CONOS Y BASTONES
Las células sensoriales de la retina reaccionan de forma distinta a la luz y los colores. Los bastones se activan en la oscuridad, y sólo permiten distinguir el negro, el blanco y los distintos grises. Los conos, en cambio funcionan de día y en ambientes iluminados, hacen posible la visión de los colores.
En el ojo humano hay tres tipos de conos, sensibles a luz de color azul, rojo y verde respectivamente. Cada uno de ellos absorbe la radiación de una determinada porción del espectro gracias a que poseen unos pigmentos llamados opsinas. Las opsinas son unas moléculas que están formadas por una proteína y un derivado de la vitamina A. La eritropsina tiene mayor sensibilidad para las longitudes de onda largas de alrededor de 560 nm (luz roja), la cloropsina para longitudes de onda medias de unos 530 nm (luz verde) y por último la cianopsina con mayor sensibilidad para las longitudes de onda pequeñas de unos 430 nm (luz azul). Mediante las diferentes intensidades de las señales producidas por los 3 tipos de conos, podemos distinguir todos los colores que forman el espectro de luz visible.
Los conos están concentrados en el centro de la retina, mientras que los bastones abundan más en la periferia de la misma. Cada cono está conectado individualmente con el centro visual del cerebro, lo que en la práctica permite distinguir a una distancia de 10 metros dos puntos luminosos separados por sólo un milímetro. Cada ojo humano dispone de 7 millones de conos y 125 millones de bastones.
MUSCULATURA EXTRINSECA
La musculatura extrínseca está formada por seis músculos que se insertan por una parte en la órbita y del otro lado en la capa más externa del ojo, la esclerótica. Estos músculos son los que permiten mover el ojo en cualquier dirección sin necesidad de cambiar la posición de la cabeza, tal como ocurre por ejemplo cuando seguimos con la vista un objeto en movimiento.
Vista lateral del ojo con su musculatura extrínseca:
1= Anillo de Zinn, 2= Músculo recto superior, 3= Músculo recto inferior, 4= Músculo recto interno, 5= Músculo recto externo, 6= Músculo oblicuo superior del ojo, 7= Polea de reflexión del oblicuo mayor, 8= Músculo oblicuo inferior del ojo, 9= Músculo elevador del párpado, 10= Párpado, 11= Globo ocular, 12= Nervio óptico
LA LUPA
Una lupa es un instrumento óptico cuya parte principal es una lente convergente que se emplea para obtener una visión ampliada de un objeto.Montada en un soporte, generalmente circular, que dependiendo de su diseño y del uso específico en cierta aplicación, puede o no tener un mango para facilitar su manejo o estar montada en un soporte.
Las aplicaciones más comunes son para leer textos con letra muy pequeña, o para ver en detalle alguna particularidad de un determinado objeto.
Consta de una lente convergente de corta distancia focal, que desvía la luz incidente de modo que se forma una imagen virtual ampliada del objeto por detrás de una . La imagen se llama virtual porque los rayos que parecen venir de una base parecieran pasar realmente por la lupa. Una imagen virtual no se puede proyectar en una pantalla al igual que se observa, por ejemplo, en una superficie plana pulida.
Puede interpretarse su funcionamiento a través de la imagen virtual y aumentada que produce; pero su correcto uso (ha de estar justo delante del ojo, y el objeto ha de estar en el foco de la lente, para obtener una imagen en el infinito y una visualización relajada, al no estar trabajando los músculos ciliares para enfocar al infinito) sugiere otro razonamiento: puesto que el tamaño apreciado depende del de la imagen final en la retina, dada por el sistema óptico completo (lupa más ojo), lo que permite la lupa es obtener un aumento angular. El máximo tamaño angular se consigue acercando el objeto al ojo, pero este es incapaz de enfocar a distancias más cercanas del punto próximo. La lupa, superpuesta al ojo, permite acercar éste, de forma que el objeto subtienda un mayor ángulo.
Las lupas pueden ser de distintas curvaturas, y proporcionalmente, la lente puede tener cierto grado de magnificación. Generalmente, las lupas de mayor diámetro son más potentes (menor distancia focal), ya que permiten una mayor curvatura de sus superfícies, al ser necesariamente el cristal estrecho en la periferia y grueso en el centro.
La lupa electrica o electrolupa es utilizada en ingenieria moderma (naval-aeronautica-nuclear, etc.desde principios del siglo pasado).
USOS Y PRECAUCIONES DE LA LUPA
La lupa puede ser un instrumento que asista a la ignición.
Como una lupa desvía los rayos del Sol, es posible que los concentre a través de la lente, intensificándolos, y así lograr una ignición, si es que algún combustible estuviere presente; esto depende tanto de la intensidad de los rayos como del ángulo de los mismos (dos variables que cambian con la hora del día, el mes del año y la latitud a la que nos encontremos). Es una forma de obtener fuego sin disponer de otros medios como cerillas o encendedores.
MICROSCOPIO
Microscopio óptico.Descripción:A) ocular, B) objetivo, C) portador del objeto, D) lentes de la iluminación, E) sujeción del objeto, F) espejo de la iluminación.
Un microscopio óptico es un microscopio basado en lentes ópticos. También se le conoce como microscopio de luz, (que utiliza luz o "fotones") o microscopio de campo claro. El desarrollo de este aparato suele asociarse con los trabajos de Anton van Leeuwenhoek. Los microscopios de Leeuwenhoek constaban de una única lente pequeña y convexa, montada sobre una plancha, con un mecanismo para sujetar el material que se iba a examinar (la muestra o espécimen). Este uso de una única lente convexa se conoce como microscopio simple, en el que se incluye la lupa, entre otros aparatos ópticos.
HISTORIA DEL MICROSCOPIO
El microscopio fue inventado hacia los años 1610, por Galileo Galilei, según los italianos, o por Zacharias Janssen, en opinión de los holandeses. En 1665 aparece en la obra de William Harvey sobre la circulación sanguínea al observar al microscopio los capilares sanguíneos y Robert Hooke publica su obra Micrographia.
En 1665 Robert Hooke observó con un microscopio un delgado corte de corcho y notó que el material era poroso, en su conjunto, formaban cavidades poco profundas a modo de celditas a las que llamó células. Se trataba de la primera observación de células muertas. Unos años más tarde, Marcello Malpighi, anatomista y biólogo italiano, observó células vivas. Fue el primero en estudiar tejidos vivos al microscopio.
A mediados del siglo XVI un holandés, Anton van Leeuwenhoek, utilizando microscopios simples de fabricación propia, describió por primera vez protozoos, bacterias, espermatozoides y glóbulos rojos. El microscopista Leeuwenhoek, sin ninguna preparación científica, puede considerarse el fundador de la bacteriología. Tallaba él mismo sus lupas sobre pequeñas esferas de cristal, cuyos diámetros no alcanzaban el milímetro (su campo de visión era muy limitado, de décimas de milímetro). Con estas pequeñas distancias focales alcanzaba los 275 aumentos. Observó los glóbulos de la sangre, las bacterias y los protozoos; examinó por primera vez los glóbulos rojos y descubrió que el semen contiene espermatozoides. Durante su vida no reveló sus métodos secretos y a su muerte, en 1723, 26 de sus aparatos fueron cedidos a la Royal Society de Londres.
Durante el siglo XVIII continuó el progreso y se lograron objetivos acromáticos por asociación de Chris Neros y Flint Crown obtenidos en 1740 por H. M. Hall y mejorados por John Dollond. De esta época son los estudios efectuados por Isaac Newton y Leonhard Euler. En el siglo1, al descubrirse que la dispersión y la refracción se podían modificar con combinaciones adecuadas de dos o más medios ópticos, se lanzan al mercado objetivos acromáticos excelentes.
Durante el siglo XVIII el microscopio tuvo diversos adelantos mecánicos que aumentaron su estabilidad y su facilidad de uso, aunque no se desarrollaron por el momento mejoras ópticas. Las mejoras más importantes de la óptica surgieron en 1877, cuando Ernst Abbe publicó su teoría del microscopio y, por encargo de Carl Zeiss, mejoró la microscopía de inmersión sustituyendo el agua por aceite de cedro, lo que permite obtener aumentos de 2000. A principios de los años 1930 se había alcanzado el límite teórico para los microscopios ópticos, no consiguiendo éstos aumentos superiores a 500X o 1000X. Sin embargo, existía un deseo científico de observar los detalles de estructuras celulares (núcleo, mitocondria, etc.).
El microscopio electrónico de transmisión (TEM) fue el primer tipo de microscopio electrónico desarrollado. Utiliza un haz de electrones en lugar de luz para enfocar la muestra consiguiendo aumentos de 100.000X. Fue desarrollada por Max Knoll y Ernst Ruska en Alemania en 1931. Posteriormente, en 1942 se desarrolla el microscopio electrónico de barrido (SEM).
EL TELESCOPIO
Se denomina telescopio al instrumento óptico que permite ver objetos lejanos con mucho más detalle que a simple vista.
Es una herramienta fundamental de la astronomía, y cada desarrollo o perfeccionamiento del telescopio1 ha sido seguido de avances en nuestra comprensión del Universo.
Gracias al telescopio —desde que Galileo en 1609 lo usó para ver a la Luna, el planeta Júpiter y las estrellas— el ser humano pudo, por fin, empezar a conocer la verdadera naturaleza de los objetos astronómicos que nos rodean y nuestra ubicación en el Universo.
CARACTERÍSTICAS
objetos del cielo profundo (cúmulos, nebulosas y algunas galaxias). Los telescopios que superan los 200 mm de diámetro permiten ver detalles lunares finos, detalles planetarios importantes y una gran cantidad de cúmulos, nebulosas y galaxias brillantes.
Para caracterizar un telescopio y utilizarlo se emplean una serie de parámetros y accesorios:
Distancia focal: es la longitud focal del telescopio, que se define como la distancia desde el espejo o la lente principal hasta el foco o punto donde se sitúa el ocular.
Diámetro del objetivo: diámetro del espejo o lente primaria del telescopio.
Ocular: accesorio pequeño que colocado en el foco del telescopio permite magnificar la imagen de los objetos.
Lente de Barlow: lente que generalmente duplica o triplica los aumentos del ocular cuando se observan los astros.
Filtro: pequeño accesorio que generalmente opaca la imagen del astro pero que dependiendo de su color y material permite mejorar la observación. Se ubica delante del ocular, y los más usados son el lunar (verde-azulado, mejora el contraste en la observación de nuestro satélite), y el solar, con gran poder de absorción de la luz del Sol para no lesionar la retina del ojo.
Razón Focal: es el cociente entre la distancia focal (mm) y el diámetro (mm). (f/ratio)
Magnitud límite: es la magnitud máxima que teóricamente puede observarse con un telescopio dado, en condiciones de observación ideales. La fórmula para su cálculo es: m(límite) = 6,8 + 5log(D) (siendo D el diámetro en centímetros de la lente o el espejo del telescopio).
Aumentos: la cantidad de veces que un instrumento multiplica el diámetro aparente de los objetos observados. Equivale a la relación entre la longitud focal del telescopio y la longitud focal del ocular (DF/df). Por ejemplo, un telescopio de 1000 mm de distancia focal, con un ocular de 10mm de df. proporcionará un aumento de 100 (se expresa también como 100X).
Trípode: conjunto de tres patas generalmente metálicas que le dan soporte y estabilidad al telescopio.
Portaocular: orificio donde se colocan el ocular, reductores o multiplicadores de focal (p.ej lentes de Barlow) o fotográficas
